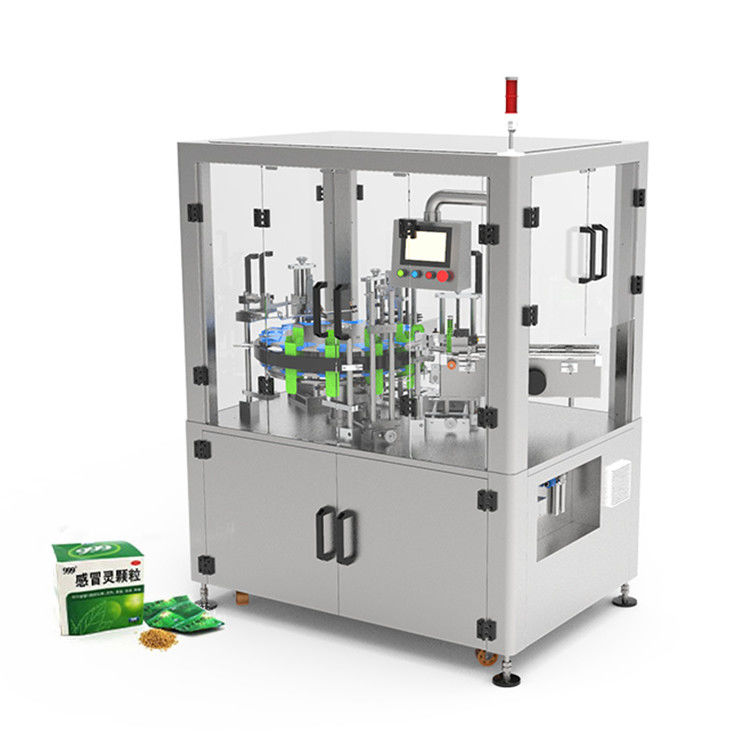

A máquina de encadernação semiautomática, modelo ZH-50, é um cartonador vertical intermitente e esta máquina de encadernação pode automaticamente abrir, dobrar e fechar caixas. O ZH-50 pode aceitar uma vasta gama de produtos de embalagem, como as garrafas, os blocos de bolha, os malotes, os saquinhos, o tubo etc. O cartonador ZH-50 é construído com projeto do balcão reservando as peças de trabalho mecânicas separadas da área de empacotamento. A integração dos conceitos de projeto avançados, este cartonador pode usar tamanhos da caixa e características diferentes de ajustes simples. O tipo compartimento do transporte da caixa pode facilmente carregar caixas e mudá-las sobre a um outro tamanho facilmente. Dispositivo de abertura especial da caixa por meio da sução do ar para abrir estavelmente a caixa. O projeto o mais atrasado vem com estrutural sextavado que caracteriza da alimentação amigável para o operador e de ocupar menos espaço. Este cartonador semiautomático é controlado pelo PLC e pelo HMI. O sistema de controlo do PLC faz a máquina mais segura e mais estável. HMI é muito instinto e fácil de operar. Igualmente pode salvar até 100 menus com dados relativos para 100 produtos diferentes. Este cartonador semiautomático pode ser feito para ser cartonador totalmente automático integrando um dependente automático do sistema do infeed nas características do produto. A aparência deste cartonador é bonita e a máquina inteira cumpre exigências do PBF.
Princípio de funcionamento semiautomático do cartonador
A máquina de encadernação semiautomática utiliza a maneira sugando as caixas que alimentam assim as na roda estrelada. Então, após os produtos a ser embalados são postos na caixa manualmente, as caixas será girado então para bater o mecanismo de dobramento da roda estrelada para a dobradura da aleta. Após conclusão de tais procedimentos, a roda estrelada girará mais as caixas terminadas à caixa elimina o mecanismo para a saída.
Características de encadernação verticais semiautomáticas da máquina
1. Pegada pequena.
2. Fácil de usar, somente um operador exigido.
3. Apropriado para vários tipos dos produtos.
4. O tempo de instalação curto e a comutação do trabalho feito com ferramentas são simples e rápidos.
5. O projeto de planejamento simplificado permite a facilidade da manutenção.
6. Construído com exigências de aço inoxidável das reuniões PBF.
7. Regulamento da velocidade por meio de um inversor japonês de Panasonic.
8. Movimento intermitente e com controles elétricos dos synchronisms.
9. O PLC controlou com operação de HMI.
10. Tipo compartimento do transporte da caixa para caixas de carregamento fáceis.
Parâmetros do produto:
| Modelo não. |
ZH-50 |
| Velocidade de embalagem: |
20-50box pelo minuto |
| O tamanho o maior de caixa de papel |
200*80*80mm |
| O tamanho o menor de caixa de papel |
60*20*20 milímetro |
| Qualidade de papel da caixa |
250-350g/m3 |
| Cavalos-força do motor |
15:1 1/4HP |
| Fonte de alimentação |
fase monofásica de 220V 50/60HZ |
| Ruído da máquina |
≤80dB |
| Fonte do gás |
0.5-0.8 Mpa |
| Consumo do ar da compressa |
150L/min |
| Medida da máquina: |
1100*1500*1900 milímetro |
| Peso da máquina |
250Kg |
